項目介紹
新建銀川至西安鐵路位于陜西、甘肅及寧夏自治區等三省（區）境內，連接關天經濟區、隴東地區和沿黃城市帶。正線長度616.81km，其中陜西省境內163.21km，甘肅省境內271.85km，寧夏自治區境內81.75km。
陜西段：西安北站至陜甘省界包括車站（含西安北站）6 個，沿線設基站，中繼站，10kV配電所，牽引變電所，AT所、AT分區所，公安派出所。
甘寧段：從甘肅寧縣站至寧夏白土崗站包括車站9個，沿線設基站，中繼站，10kv配電所，牽引變電所，AT所，AT分區所，公安派出所，車輛段。
方案說明
1) 線路從西安北至彬縣設六座車站，每座車站一臺核心交換機；
2) 線路區間有信號中繼站、牽引變電所、分區所、AT 所、基站、電氣化所設置匯聚交換 機作為視頻匯集點，主要實現視頻接入、視頻光纖環網傳輸?shù)裙δ埽?/p>
3) 區間架設三條鏈路，構建主干環網與冗余鏈路 1+1 保護機制；
4) 核心交換機與數據網主備路由器建立路由連接，保障所有車站視頻監控系統數據與局級 單位保持 7x24th 監控與調用。
方案優勢
1、工業級以太網交換機標準
● IP40防護等級
● 符合工業四級電磁兼容性要求，綠色環保無風扇設計
● 寬溫工作：-40℃～+85℃
●具有防塵、防鹽霧等性能
● 工業認證：EMI EMS 機械振動、沖擊、跌落認證
2、冗余安全：鏈路冗余、設備冗余、網管平臺監控機
● 區間骨干鏈路組建2+1冗余環網，當其中任意2條鏈路出現斷點時業務通信不中斷
● 設備bypass功能，單點掉電時鏈路通信跳過故障點通信不中斷
● 路由備份功能，上傳數據網配置主備路由，當主路由中斷時備份路由無縫切換，數據通信不中斷
● 基于SNMP協議對接，實現平臺管理遠程監控
3、性能：核心及骨干設備采用三層高可靠性交換機，前端采用二層管理型工業以太網交換機
● 支持RIP、OSFP、BGP 等多種三層路由協議，支持靜態路由、IP 策略路由等
● 支持IPv4，IPv6
● 支持IGMP Snooping v1&v2&v3，PIM-SM&SSM 和靜態組播
● 支持STP，RSTP，MSTP，支持ERPS、G.8031，G.8032
● 支持ACL、QoS、VLAN、QinQ，支持SNMPV1&V2&V3， RMON

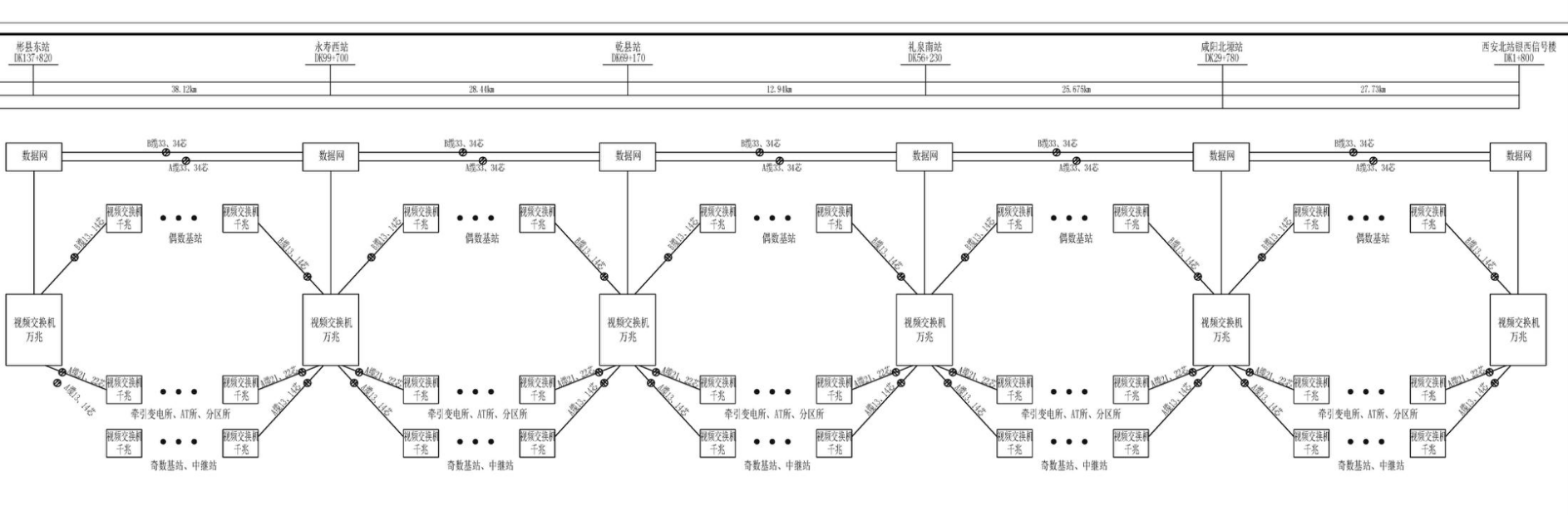

方案示意圖：
